Ensayo de viga Vierendeel

Jules Arthur Vierendeel   (Lovaina, 10 de abril de 1852 -Uccle, 8 de noviembre de 1940) fue un ingeniero civil belga. Es conocido por haber ideado y patentado una tipología (que lleva su nombre) que se caracteriza por su estructura de mallado completamente rectangular, de cuerdas paralelas (es decir sin travesaños diagonales entre sus vanos y con nudos rigidos).

Prácticas de Diagramas de Características (Cirsoc 2005)

TP 2 - Diagramas de características

Esfuerzos Característicos

Diagramas de Características - Esfuerzos en las Secciones Normales

Escuadrías de madera mas comunes y sus características geométricas

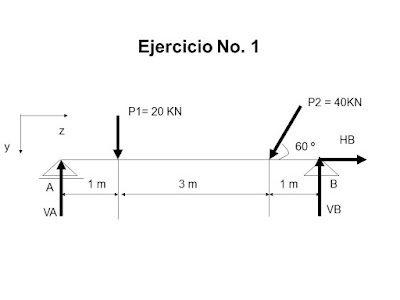

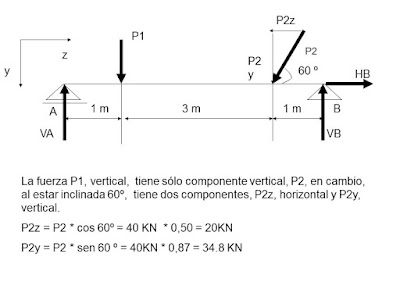

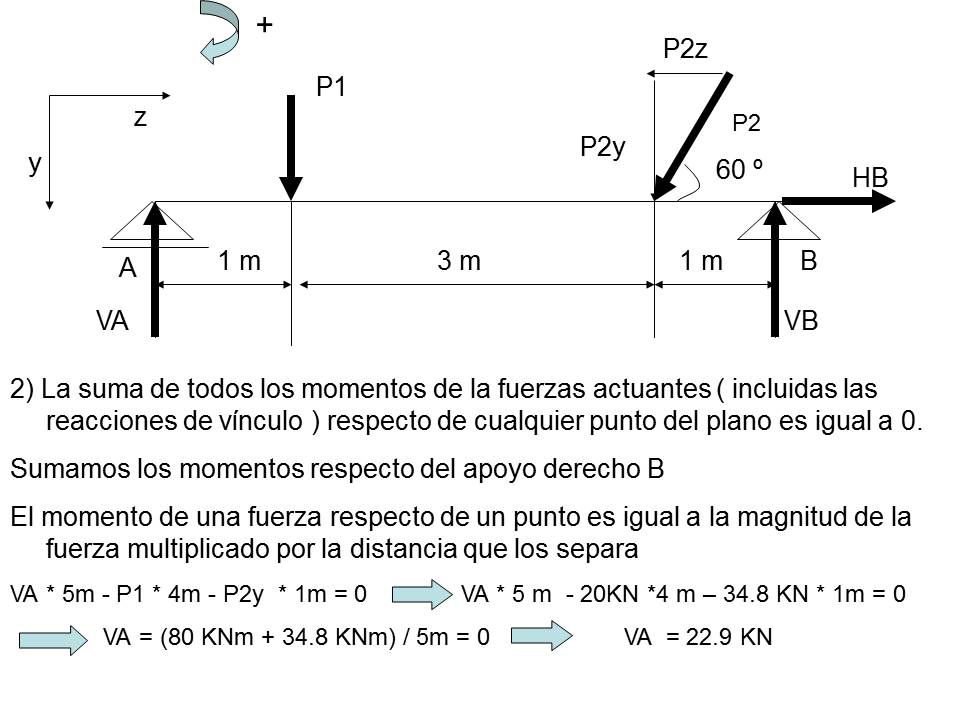

Reacciones de Vínculo - Ejercicios

TP 1-1 - Reacciones de Vínculos (Primera Parte) - Curso 2018

TP 1-2 - Reacciones de Vínculos - (Segunda Parte)

TP ANALISIS DE OBRAS

Analisis estructural de obras en coordinación con taller de arquitectura 1

1. Casa de los algarrobos (metal)

Grupos 1, 8, 15

2. Casa Don Juan (madera)

Grupos 2, 9, 16

3. Casa Muelle (madera)

Grupos 3, 10, 17, 22

4. Casa TN Blt Arqs (metal)

Grupos 4, 11, 18, 23

5. Casa Procrear Perroud (mamp. bloques)

Grupos 5, 12, 19

6. Casa Hamaca (estr. mixta)

Grupos 6, 13, 20

7. Vivienda tipo Duplex -=+×- (bobedas de mampostería)

Grupos 7, 14, 21

Presentación final: Formato A3 + pdf digital

Escala de trabajo: 1.100 /1.50

Elementos a elaborar:

1.presentación de la obra escala 1.100 plantas/cortes/vistas de arq. + imagenes

2. análisis:

a. plantas de arq. libres de equipamiento 1.50 con cotas generales

b. esquemas estructurales 1.50 (en calco para corregir)

c. cortes estructurales y/o axonometrica de la estructura.

d. Análisis de cargas y verificaciones posteriores según indicación de los docentes.

El tp obra se entrega todas las clases a las 9 hs. para su corrección en carpeta. El material debe tener rótulos.

Valores Trigonométricos

Patologías Constructivas - Errores en las Submuraciones
